Обзор ЧПУ станков. Модели и их особенности
ЧПУ станок (Числовое Программное Управление) (по английски: CNC / Computer Numerical Control) - это не просто инструмент. Это автономный производственный агрегат, который выполняет ваши чертежи с точностью, недостижимой вручную. Фрезерует, гравирует, режет детали час за часом, без усталости, без ошибок. Для хоббиста это свобода. Делать корпуса для электроники, мебель, ювелирные изделия, рекламные вывески, детали для других станков.
Самодельный ЧПУ станок, это не компромисс. При правильной конструкции и настройке он превосходит многие бюджетные заводские аналоги по жёсткости и точности.
Купить готовый станок. дорого. Собрать самому. Реально, и во многом дешевле в 2–5 раз. Но главное: когда вы понимаете каждый болт своей машины, вы умеете её чинить, дорабатывать, настраивать под любые задачи. Эта статья, ваш путеводитель от первого «что это вообще такое» до момента, когда станок вырезает вашу первую деталь.
Несмотря на внешнее разнообразие ЧПУ систем, все они строятся вокруг конкретной технологии обработки и оптимизируются под строго определённые условия эксплуатации. Универсальных решений в данной области не существует - каждая конструкция представляет собой компромисс между жёсткостью, скоростью, точностью и стоимостью.
Главная ошибка новичков
Наиболее распространённой ошибкой является стремление создать универсальный станок, способный одинаково эффективно работать с различными материалами от древесины до металлов. На практике такой подход приводит к появлению конструкций с недостаточной жёсткостью, перегрузкой узлов и нестабильными режимами резания. В результате страдает как точность обработки, так и долговечность оборудования.
Перед началом проектирования или сборки ЧПУ-станка необходимо чётко определить круг задач, которые он будет решать. Тип обрабатываемого материала, требуемая точность и режимы работы напрямую влияют на конструкцию станка, его мощность, систему охлаждения и общий уровень сложности. Ошибки на этом этапе неизбежно приводят к снижению эффективности и ресурса оборудования.
Почему не существует универсального ЧПУ станка
Причина кроется в различии физических свойств материалов и принципов их обработки. Древесина и пластики требуют высоких скоростей и относительно малых усилий резания, тогда как алюминий и другие металлы предъявляют повышенные требования к жёсткости конструкции и системе охлаждения. Обработка стали и твёрдых сплавов часто вообще осуществляется альтернативными методами - плазменной, лазерной или электроэрозионной резкой. Объединить все эти требования в рамках одной конструкции без серьёзных компромиссов невозможно.
Какой станок нужен именно Вам
Для понимания, какой ЧПУ станок нужен вам, надо определиться с тремя ключевыми критериями.
- Тип обрабатываемого материала и его физико-механические свойства?
- Жёсткость конструкции, мощность привода и стабильность системы?
- Принцип обработки: механический, термический или комбинированный?
Выбор станка всегда начинается с постановки задачи. Для обработки листовых материалов, древесины и пластиков наиболее рациональным решением является фрезерный ЧПУ станок. В случаях, где требуется высокая точность и минимальное механическое воздействие, предпочтение отдают лазерным системам. Если же основной задачей является резка металлов, особенно значительной толщины, оптимальным выбором становится плазменная технология.
Таким образом, все практические задачи можно свести к нескольким ключевым направлениям, каждое из которых требует специализированного оборудования. Далее будут подробно рассмотрены три основных типа ЧПУ станков: фрезерные + лазерные, фрезерные для мягких металов и плазменные для твёрдых металов, как наиболее универсальные и востребованные решения в своей категории. А после - подробное практическое руководство по самостоятельной сборке портального фрезерного роутера: от механики до первого реза.
1. ЧПУ-станок по дереву и фанере (с лазерным модулем)
Этот тип станков используется для обработки фанеры, МДФ, пластика и оргстекла. Часто такие станки дополняются лазерным модулем, который позволяет выполнять точную резку и гравировку. Основная особенность - лёгкая конструкция и высокая скорость работы. Такие станки идеально подходят для раскроя, гравировки и 3D-фрезеровки, но не рассчитаны на серьёзные нагрузки.
Основные компоненты:
Лёгкая рама (алюминиевый профиль или фанера). Направляющие (V-slot или линейные рельсы). Шаговые двигатели (обычно NEMA 23). Шпиндель или лазерный модуль. Контроллер (Arduino + GRBL). Жертвенный стол из МДФ или фанеры.
Такие станки обеспечивают высокую скорость обработки, но имеют ограниченную жёсткость, поэтому не подходят для работы с металлом.
2. ЧПУ-станок по мягким металлам (алюминий, латунь)
Данный тип станков предназначен для обработки мягких металлов и требует гораздо большей жёсткости конструкции. Обычно такие станки полностью выполнены из алюминия или стали и имеют компактные размеры. Ключевая особенность - наличие системы охлаждения (СОЖ или водяное охлаждение шпинделя), что позволяет избежать перегрева инструмента и повысить качество обработки.
Основные компоненты:
Жёсткая металлическая рама. Линейные направляющие (рельсового типа). Шарико-винтовые передачи (ШВП). Шпиндель с водяным охлаждением. Система подачи охлаждающей жидкости. Мощные шаговые или сервомоторы (NEMA 23 и выше). Контроллер ЧПУ (Mach4, LinuxCNC, GRBL)
Эти станки работают медленнее, но обеспечивают высокую точность и позволяют обрабатывать металл без вибраций.
3. ЧПУ-плазморез по твёрдым металлам
В отличие от фрезерных станков, плазморез использует термическую энергию для резки металла. Плазменная дуга расплавляет металл, что позволяет быстро и эффективно резать даже толстые листы стали.
Такой станок не требует сверхжёсткой конструкции, но нуждается в мощной системе охлаждения и вентиляции.
Основные компоненты:
Металлический стол (часто с водяной ванной). Источник плазменной дуги. Портальная система перемещения. Шаговые или сервомоторы. Контроллер ЧПУ. Система контроля высоты резака (THC). Вентиляция и удаление дыма.
Главная особенность - отсутствие механической нагрузки на инструмент и высокая скорость резки металла.
Выбор типа станка зависит от ваших задач: для дерева и гравировки подойдёт лёгкий и быстрый вариант, для алюминия - жёсткий и точный, а для стали - плазморез с термической обработкой.
Принципы работы ЧПУ станков
ЧПУ (числовое программное управление) - это технология автоматизированной обработки материалов, при которой станок выполняет операции по заранее заданной программе. Вместо ручного управления оператор задаёт последовательность действий, а система управления точно их выполняет.
Основой работы ЧПУ станка является программа, чаще всего написанная на G-коде. В этой программе задаются координаты движения инструмента, скорость перемещения, глубина обработки и другие параметры. Станок считывает команды и преобразует их в точные движения механических узлов.
Основные этапы работы ЧПУ станка:
- Создание 3D-модели детали в CAD программе
- Генерация управляющей программы (CAM)
- Загрузка G-кода в контроллер станка
- Закрепление заготовки и настройка нуля координат
- Запуск обработки и контроль процесса
- Завершение обработки и снятие детали
Кроме базовых операций, ЧПУ станки могут выполнять сложные задачи благодаря дополнительным системам и компонентам:
Шпиндель - основной рабочий узел, который вращает инструмент с высокой скоростью и обеспечивает обработку материала.
Инструмент - фрезы, сверла, резцы и другие насадки, которые непосредственно взаимодействуют с заготовкой.
Система охлаждения - используется для снижения температуры инструмента и увеличения срока его службы.
Направляющие и каретки - обеспечивают точное перемещение по осям без люфтов и вибраций.
Контроллер - электронный блок, который управляет всеми процессами и выполняет команды программы.

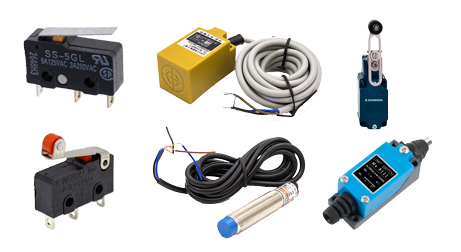

Датчики и концевики - используются для определения положения, ограничения движения и повышения безопасности работы.
Точность и качество обработки на ЧПУ станке зависят от жёсткости конструкции, качества механики, правильной настройки и корректности управляющей программы. Даже небольшая ошибка в коде или калибровке может привести к браку детали.
ЧПУ станки широко применяются в промышленности, прототипировании, производстве деталей, а также в DIY-проектах. Они позволяют автоматизировать производство, снизить влияние человеческого фактора и получать стабильный результат.
Ниже - по узлам: из чего механически собран станок, как передаётся движение от двигателя к инструменту, и как станок ориентируется в пространстве.
Рама и жёсткость
Рама воспринимает все силы резания. Любая вибрация рамы - это дрожание на поверхности детали и потеря точности. Жёсткость закладывается на этапе проектирования и не компенсируется потом никакими настройками.
Основные варианты материала:
Стальной профиль 40×40 или 60×60 мм - лучший выбор по соотношению жёсткость/цена для станков среднего и большого размера. Требует сварки и антикоррозийной обработки. Закрытый профиль (квадратная труба) жёстче на кручение, чем открытый (уголок, швеллер) при том же весе.
Алюминиевый конструкционный профиль (20×40, 20×80, 40×80 мм с Т-пазами) - популярен среди хоббистов. Болтовое соединение без сварки, лёгкий, красивый. Минус - ощутимо дороже стали, и при больших размерах станка (>600 мм) начинает проигрывать стали по жёсткости.
Листовой алюминий 10–15 мм - для прецизионных малых станков. Фрезерованные пластины с болтовыми соединениями дают отличную точность, но требуют доступа к фрезерному станку для изготовления (либо заказа у металлообработчика).
МДФ или фанера 18–21 мм - вполне рабочий вариант для учебного или первого станка по дереву. Поглощает вибрации, легко обрабатывается. Но гигроскопична и прогибается со временем - не для серьёзной работы.
Отдельного внимания заслуживает портал, поперечная балка, несущая шпиндель. Портал работает как консоль: чем шире рабочая зона, тем больше изгибающие нагрузки на балку. Для зоны шире 600 мм - сдвоенный профиль или усиленная стальная сварная конструкция. Экономить на портале - значит получить вибрации, которые невозможно устранить потом.
Каретка
Каретка - подвижный узел, несущий шпиндель. Двигается по направляющим и принимает все силы резания в процессе работы. Изготавливается из алюминиевой пластины или плиты 8–15 мм.
К каретке крепятся: линейные блоки (подшипниковые узлы на направляющих), крепёжный зажим для приводного механизма (гайка ШВП или зажим ремня), хомут шпинделя (алюминиевый, под диаметр 65 или 80 мм), кабельные зажимы.
Каретку можно заказать у металлообработчика по чертежу - это быстрее и точнее, чем делать вручную. Стоимость изготовления одной пластины из алюминия 10 мм - 800–2500 рублей в зависимости от региона и сложности.

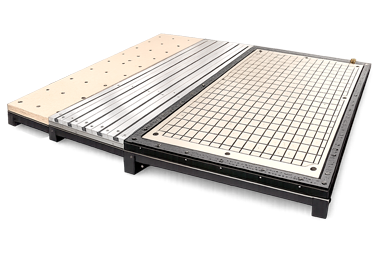

Стол
Рабочий стол - поверхность для фиксации заготовки. Три основных подхода:
Жертвенная доска - лист МДФ 18–21 мм, закреплённый поверх несущей конструкции. Расходный материал: можно фрезеровать насквозь, крепить заготовки саморезами прямо в доску. Периодически выравнивается самим станком (фрезеровка «в ноль» по всей плоскости) и заменяется раз в полгода-год. Самый простой и дешёвый вариант.
T-слоты - алюминиевые профили с Т-образными пазами по всей поверхности стола. В пазы вставляются болты зажимных прижимов, которые можно переставлять за секунды. Профессиональный подход для регулярной работы с разными заготовками.
Вакуумный стол - стол с сетью каналов и вакуумным насосом. Держит заготовку по всей площади без механических зажимов. Идеально для листового материала и тонких деталей. Требует хорошей герметизации по периметру заготовки.
Направляющие
Направляющие - рельсы, по которым движутся каретки. От их качества и точности монтажа зависит геометрическая точность всего станка.
Профильные рельсы HGR15 / HGR20 - правильный выбор для фрезерного станка. Люфт практически нулевой (0,005–0,01 мм), высокая нагрузочная способность, долгий ресурс. Требуют точного монтажа: рельсы должны быть параллельны друг другу с допуском 0,05–0,1 мм по всей длине. Стоимость: 800–3000 рублей за метр.
Круглые направляющие SBR на блоках с подшипниками - более прощающий вариант. Небольшой перекос компенсируется за счёт самоустанавливающихся блоков. Со временем появляется люфт, но для начального станка по дереву вполне приемлемо. Дешевле профильных рельсов.
V-slot + колёса - направляющей служит сам алюминиевый профиль с V-образным пазом. Дёшево, просто. Колёса изнашиваются быстро, на твёрдых материалах не работает. Годится только для гравёров и лёгких работ.
Цилиндрические валы + LM-подшипники - шлифованный стальной вал, по которому скользит шариковый подшипник LM. Хорошая точность при коротких пролётах. На длинных пролётах (>400 мм) вал начинает прогибаться под нагрузкой - нужны промежуточные опоры через каждые 300–400 мм. Популярны в 3D-принтерах, для фрезерных станков применяются реже.
Для фрезерного станка с рабочей зоной от 400×400 мм - используйте профильные рельсы HGR15 или HGR20. Лишние 2–4 тысячи рублей на направляющих окупятся отсутствием проблем с люфтами.

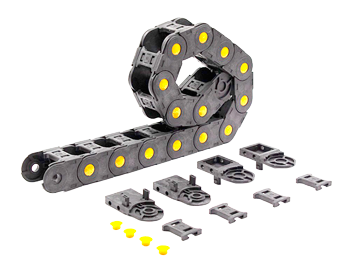

Кабель-каналы
Кабель-канал (drag chain, энергоцепь) - гибкая цепочка из пластиковых звеньев, которая аккуратно ведёт провода к подвижным узлам станка. Без неё провода перетираются о корпус и ломаются внутри изоляции через несколько месяцев работы.
Заполнять кабель-канал нужно не более чем на 60–70% - иначе провода передавливают друг друга при изгибе. Для оси Z с кабелями шпинделя, датчиков и обдувки обычно достаточно канала 10×20 или 15×30 мм.
Радиус изгиба кабель-канала критичен. Стандартный безопасный минимум - 7–10 диаметров кабеля. Если перегнуть провод слишком резко, жилы лопнут внутри изоляции: незаметно снаружи, но смертельно для работы.
Механика движения
Двигатель вращается - станку нужно линейное перемещение. Задача передаточного механизма: преобразовать вращение в поступательное движение с нужной точностью, скоростью и усилием. Это один из ключевых технических выборов при проектировании: от него зависят и точность станка, и его максимальная скорость, и стоимость сборки.
Ниже разобраны три системы привода, которые реально применяются в самодельных станках - ремень, зубчатая рейка с пиньоном и шарико-винтовая передача, - а затем сами двигатели, которые их вращают.
Типы приводов: шаговые и сервоприводы
Шаговые двигатели вращаются дискретными шагами: стандарт - 200 шагов/оборот (1,8°/шаг). Контроллер отправляет импульсы и точно знает, на сколько шагов повернулся мотор. Дёшевы, просты, не требуют обратной связи. Главный минус: под перегрузкой «пропускают шаги» - теряют позицию без предупреждения. Для 90% самодельных станков - правильный выбор.
Сервоприводы - двигатели с энкодером обратной связи. Контроллер всегда знает реальное положение. При перегрузке не теряют позицию, а наращивают момент. Реагируют быстрее. Значительно дороже. Используют на производительных и профессиональных станках.
Ремни и шкивы
Зубчатый ремень GT2 или HTD с приводным шкивом - самая распространённая система для лёгких и средних станков.
Шкив с 20 зубьями + ремень GT2 (шаг 2 мм) дают 40 мм перемещения за один оборот двигателя. При 200 шагах/об и микрошаге 1/16 получаем: 40 / (200 × 16) = 0,0125 мм/шаг - достаточная точность для работы по дереву и пластику.
Преимущества: высокая скорость (до 15 000 мм/мин), простой монтаж, дёшево. Недостатки: ремень тянется и вибрирует на больших длинах (>1200–1500 мм), требует регулярной проверки натяжения.
Натяжение ремня - критический параметр. Слабо натянутый ремень - главная причина «поплывшей» геометрии и пропусков шагов. Проверка на слух: хорошо натянутый ремень при щипке издаёт высокий чёткий звук - как натянутая струна. Слабый - глухой хлопок. Для ремня шириной 6 мм стандартное натяжение - 50–80 Н.
Для осей длиннее 1200–1500 мм используйте ремень шириной 9–15 мм или рассмотрите переход на рейку.
Шестерни: зубчатая рейка и пиньон (Rack & Pinion)
Рейка - длинная шестерня, закреплённая вдоль оси. Маленькая шестерня-пиньон на валу двигателя катится по рейке, двигая портал или каретку. Применяется на больших станках (>1500 мм по оси) - там, где ремень становится ненадёжным.
Стальная рейка mod 1.0 или 1.5 обеспечивает высокую жёсткость и долговечность. Главная проблема - зазор между зубьями (backlash), который вызывает погрешность при реверсе. Решение: двойной пиньон с пружинной нагрузкой (один зуб прижат с одной стороны, другой - с другой, зазор выбирается) или безлюфтовые рейки. Правильно настроенная система даёт точность ±0,05 мм - достаточно для большинства задач.
ШВП и ходовые винты
ШВП (Шарико-Винтовая Передача) - пара «винт + гайка» с циркулирующими шариками. Самая точная доступная система линейного привода. КПД 90–95% (против 25–40% у трапециевидного винта) - двигателю нужен меньший момент при той же нагрузке. Люфт практически нулевой: 0–0,01 мм.
Самые распространённые типоразмеры для хоббийных станков:
- ШВП 1605 (диаметр 16 мм, шаг 5 мм) - для осей до 800 мм, нагрузка до 5 кН
- ШВП 2005 (диаметр 20 мм, шаг 5 мм) - для осей до 1500 мм, нагрузка до 10 кН
При шаге ШВП 5 мм, двигателе 200 шагов/об и микрошаге 1/16 получаем: 5 / (200 × 16) = 0,0015625 мм/шаг - избыточная для дерева, но полезная для алюминия точность.
Ходовой трапециевидный винт T8 - дёшев (300–600 рублей за 500 мм), прост, достаточен для оси Z. Шаг 2 мм (или 8 мм у 4-заходного) при люфте 0,05–0,2 мм.
Правило для оси Z: всегда используйте самотормозящий привод - ШВП или трапециевидный винт. Ремённый привод на оси Z не удержит шпиндель при отключении питания - фреза упадёт в материал.
Для выбора по осям: до 800 мм - ремень или ШВП 1605; 800–2000 мм - ШВП 2005 или рейка; свыше 2000 мм - рейка.
Система координат XYZ
Любой ЧПУ станок работает в системе координат. Обычно используются три оси: X, Y и Z. Перемещаясь по этим осям, инструмент обрабатывает заготовку, вырезая, сверля или фрезеруя материал с высокой точностью.
Станок всегда знает, где находится его инструмент. Это достигается за счёт концевых выключателей (Home switches)- датчиков в начальных точках каждой оси. При включении станок совершает «наезд» на все три оси, фиксирует нулевую точку, и с этого момента отсчитывает координаты с точностью каждого шага двигателя.
Существуют два вида нуля: Machine Zero (MCS) - аппаратный ноль станка, и Work Zero (WCS) - рабочий ноль, который оператор устанавливает на заготовке. Вся управляющая программа пишется относительно рабочего нуля, что позволяет обрабатывать одну и ту же деталь в разных местах стола.
Движение осуществляется с помощью шаговых или сервоприводов, которые получают сигналы от контроллера. Контроллер - это "мозг" станка, он интерпретирует программу и управляет двигателями, обеспечивая точность до долей миллиметра.
Направление осей стандартизировано по правилу правой руки (ISO 841): большой палец - X+, указательный - Y+, средний - Z+. Но в разных прошивках и станках бывают отличия - всегда проверяйте направление перед первым запуском.
Ось X
Ось X - как правило, самая длинная ось станка: движение вдоль основания. Именно по ней чаще всего катится весь портал целиком (обе стороны синхронно), либо, в компактных конструкциях, по ней перемещается сам стол под неподвижным порталом.
Из-за большой длины и веса перемещаемого узла на X обычно ставят два синхронных двигателя (по одному на каждую сторону портала) либо один двигатель с трансмиссионным валом. При использовании двух отдельных моторов важна электронная синхронизация - оба двигателя подключаются к драйверам параллельно от одного шагового сигнала, иначе портал со временем «перекосит».
Ось Y
Ось Y - поперечное перемещение портала относительно X, определяет ширину рабочей зоны. На большинстве настольных станков именно портал целиком едет по Y, неся на себе оси X и Z.
Требования к Y такие же, как к X: параллельность рельс, отсутствие перекоса, достаточная жёсткость каретки. Ошибка в перпендикулярности X и Y - самая частая причина «непрямоугольных» деталей после сборки, проверяется по равенству диагоналей рабочего прямоугольника.
Ось Z
Ось Z - вертикальное перемещение шпинделя, глубина реза. Самая короткая ось, но самая требовательная к жёсткости: именно Z воспринимает основные усилия резания вдоль оси инструмента.
На Z всегда используется самотормозящий привод - трапециевидный винт или ШВП. При обесточивании станка ось Z должна сохранять положение под собственным весом шпинделя, иначе фреза провалится в заготовку или стол.
G-код и управление
G-код - язык программирования станков, существующий с 1950-х годов, международный стандарт ISO 6983. Программа - обычный текстовый файл (.nc, .gcode, .tap), который загружается в контроллер.
Каждая строка называется кадром. Команды делятся на два класса:
- G-команды - задают режим и характер движения (G0 - быстрое перемещение без резания, G1 - линейный рез, G2/G3 - дуги)
- M-команды - управляют вспомогательным оборудованием (M3 - запуск шпинделя, M5 - стоп, M30 - конец программы)
Пример простой программы - прямоугольный контур 50×50 мм на глубину 3 мм:
GCode
G21 ; миллиметры
G90 ; абсолютные координаты
M3 S18000 ; шпиндель по часовой, 18000 об/мин
G4 P2 ; пауза 2 секунды - разгон шпинделя
G0 Z5.0 ; подъём на безопасную высоту
G0 X0 Y0 ; быстрое перемещение в рабочий ноль
G1 Z-3.0 F800 ; погружение на 3 мм, подача 800 мм/мин
G1 X50.0 F1200 ; рез по X
G1 Y50.0 ; рез по Y
G1 X0.0 ; обратно по X
G1 Y0.0 ; замкнуть контур
G0 Z20.0 ; отвод инструмента вверх
M5 ; шпиндель стоп
M30 ; конец программы
Вручную G-код никто не пишет - его генерирует CAM-программа из вашего чертежа. Но понимать его нужно: вы должны уметь прочитать и исправить программу, когда что-то идёт не так.
Собираем ЧПУ станки
Общая механика - рама, каретки, направляющие, привод - одинаковая для всех трёх типов станков, разобранных выше. Разница начинается там, где механика встречается с конкретной задачей: чем резать, чем охлаждать, как защититься. Ниже - по каждому типу отдельно: что меняется в конструкции по сравнению с базовым фрезерным роутером.
ЧПУ по дереву
Станок по дереву - самый простой и дешёвый вариант для старта. Обрабатывает фанеру, МДФ, массив, пластик, оргстекло. Нагрузки на резание невелики, поэтому требования к жёсткости рамы здесь мягче, чем у металлообрабатывающих станков - что позволяет собрать рабочую машину на алюминиевом профиле или даже фанере.
Конструкция стола
Для дерева практически всегда используется жертвенный стол - лист МДФ 18–21 мм, закреплённый на несущей раме через регулируемые опоры. Такой стол можно фрезеровать насквозь, крепить заготовку саморезами или двухсторонним скотчем прямо в поверхность.
Раз в несколько месяцев стол выравнивается «в ноль»: широкой фрезой станок сам снимает верхний слой по всей площади, убирая накопленные неровности от крепежа и влаги. Это штатная процедура, а не признак проблемы.
Фреза и шпиндель
Для дерева достаточно ручного фрезера (Makita RT0700, Bosch POF 1400) на старте, либо небольшого шпинделя 0,8–1,5 кВт с воздушным охлаждением на постоянной эксплуатации. Обороты 12 000–24 000 об/мин, цанга ER11 под фрезы диаметром до 6 мм - этого хватает для 90% задач по дереву.
Фрезы: 1–2 флейты для чистой эвакуации стружки, диаметр 3–8 мм для основной обработки, V-bit для гравировки и надписей. Твердосплавные фрезы держат заточку в разы дольше HSS и оправдывают разницу в цене уже на первом крупном проекте.
Нагрузка и жёсткость
Силы резания при обработке дерева и мягких пластиков на порядок ниже, чем при работе по металлу. Это позволяет использовать более лёгкую раму - алюминиевый профиль 20×40/20×80 мм или даже качественную фанеру - без риска потерять точность.
Не путайте «легче можно» с «жёсткость не важна». Портал шире 600 мм и здесь требует усиления - иначе на высоких подачах появляется дребезг и волнистая поверхность реза.
Лазерный модуль
Диодный лазерный модуль устанавливается в тот же хомут, что и шпиндель, либо на отдельный кронштейн рядом. Мощность хоббийных модулей - от 5 до 20 Вт (оптической мощности заметно меньше, это входная электрическая). Позволяет резать тонкую фанеру и картон, гравировать дерево, кожу, окрашенный металл.
Ключевой параметр - фокусное расстояние: модуль должен быть выставлен на постоянную высоту от материала, обычно с помощью проставки или ролика-щупа. Расфокусировка на 1–2 мм заметно снижает мощность реза.
Система охлаждения
Диодные модули небольшой мощности (до 10 Вт) обычно обходятся штатным вентилятором на радиаторе диода. Более мощные модули (15–20 Вт и выше) требуют дополнительного обдува или, реже, водяного блока охлаждения - перегрев диода необратимо снижает его ресурс и мощность.
Следите, чтобы поток воздуха от вентилятора не сдувал угарные частицы обратно в оптику модуля - за этим лучше организовать отдельный вытяжной канал над зоной реза.
Безопасность
Лазер добавляет к станку два новых типа риска, которых нет у фрезы: ожог глаз и пожар. Оба решаются организационно, а не «на глаз».
Защита глаз - очки под конкретную длину волны модуля (обычно 445 нм для синих диодных лазеров) обязательны для всех, кто находится в помещении во время работы, а не только для оператора.
Защитный кожух - рабочая зона должна быть закрыта непрозрачным для лазера кожухом с блокировкой (концевик на крышке останавливает лазер при открытии).
Рядом со станком обязателен огнетушитель или, как минимум, ёмкость с водой - лазерная резка временами оставляет тлеющие очаги на кромке реза, которые не гаснут сами.

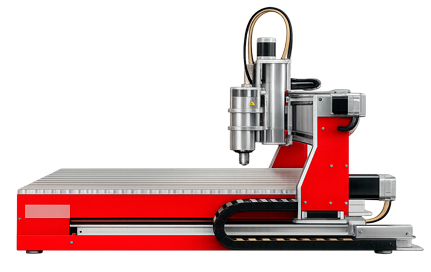

ЧПУ по мягкому металлу
Переход от дерева к алюминию - это не смена одной детали, а пересмотр всей конструкции. Силы резания вырастают в разы, и станок, отлично работавший по фанере, на алюминии начнёт «выть», терять шаги и оставлять рваную поверхность.
Фреза и обороты
Для алюминия нужны фрезы с 2–3 флейтами - меньше, чем для стали, потому что алюминиевая стружка крупная и её нужно эффективно эвакуировать из паза, не забивая канавки. Диаметр 3–6 мм для большинства хоббийных задач.
Обороты шпинделя ниже, чем по дереву - обычно 10 000–16 000 об/мин, с увеличенной подачей на зуб. Слишком высокие обороты на алюминии приводят к налипанию металла на режущую кромку и быстрому затуплению фрезы.
Охлаждение
Алюминий активно нагревает и фрезу, и заготовку. Два основных подхода: MQL (Minimum Quantity Lubrication) - распыление мелкодисперсного масляного тумана прямо в зону реза, и полноценная СОЖ (охлаждающая жидкость), подаваемая насосом с рециркуляцией.
MQL - компактнее и чище, достаточно для хоббийных объёмов. СОЖ с рециркуляцией - для регулярной серьёзной работы, но требует поддона, насоса и фильтрации стружки.
Шпиндель на таком станке чаще всего берут с водяным охлаждением - оно тише воздушного и не разгоняет по мастерской мелкую алюминиевую пыль.
Жёсткость конструкции
Здесь легковесные решения - фанера, тонкий алюминиевый профиль, V-slot - не работают в принципе. Рама собирается из стального профиля 40×40 мм и толще, направляющие - только профильные рельсы HGR15/HGR20, привод - ШВП, а не ремень.
Любой люфт или недостаточная жёсткость на алюминии проявляются сразу и жёстко: дребезжащий звук, рваный край реза, быстрый износ фрезы. На дереве те же огрехи станок «прощает», на металле - нет.
Плазменный ЧПУ
Плазменный станок - самый нетипичный из трёх: инструмент не касается металла механически, поэтому требования к жёсткости конструкции у него совершенно другие, а на первый план выходят электроника резака, вентиляция и контроль высоты.
Плазморез
Источник плазменной дуги (плазморез) - отдельный аппарат, который подключается к станку двумя сигналами: пуск дуги (Torch On, обычно через реле) и дуга в норме (Arc OK, обратная связь для контроллера). Ток резака выбирается под толщину металла: 40 А хватает примерно до 10–12 мм стали, для более толстого металла нужен резак мощнее.
Расходники - сопло и электрод - изнашиваются быстрее всего остального в системе и требуют регулярной замены; их ресурс напрямую зависит от точной высоты резака над металлом при пробивке и резе.
Стол и вентиляция
Стол чаще всего делают с водяной ванной - металл режется прямо над слоем воды, который гасит искры, снижает шум и связывает большую часть дыма и мелкой металлической пыли ещё до того, как она разлетится по мастерской.
Дополнительно нужна принудительная вытяжка над рабочей зоной: плазменная резка выделяет заметное количество дыма и оксидов металла, а работа без вентиляции в закрытом помещении небезопасна для здоровья.
Особенности движения
Поскольку резак не касается металла, ось Z здесь не воспринимает сил резания - жёсткость портала и рамы требуется в разы меньшая, чем на фрезерном станке. Зато критична точность высоты резака над листом: неровности металла и его коробление от нагрева меняют дистанцию в процессе реза.
Для этого используется THC (Torch Height Control) - отдельный контроллер, который в реальном времени управляет осью Z по напряжению дуги, удерживая постоянную высоту резака независимо от рельефа заготовки. Скорость подачи на плазме заметно выше, чем при фрезеровании - счёт идёт на метры в минуту, а не миллиметры.
Электроника
Механика превращает вращение мотора в движение инструмента, но управляет всем этим электроника: контроллер, драйверы, блок питания, датчики и связь с компьютером. Слабое место здесь так же способно испортить станок, как и кривая рама - разница в том, что электронику проще и дешевле сделать правильно с самого начала.
Контроллер (Arduino, CNC Shield)
Контроллер читает G-код, вычисляет траектории и генерирует импульсы для драйверов двигателей в реальном времени. Для самодельного станка самый доступный и распространённый вариант - Arduino Uno с платой расширения CNC Shield V3, куда просто вставляются драйверы двигателей без единого паяного соединения.

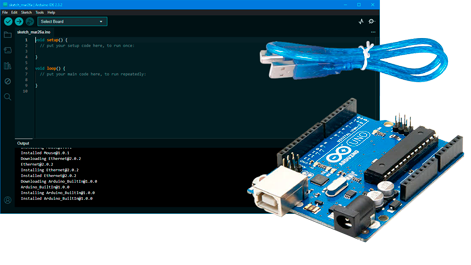

На Arduino заливается прошивка GRBL - открытая прошивка, специально написанная для ЧПУ. Поддерживает 3 оси (базовый GRBL) или 4–5 осей (GRBL-Mega, GRBL-ESP32). Частота генерации шагов - до 30–40 кГц, что ограничивает максимальную скорость при высоких микрошагах, но для большинства деревообрабатывающих станков этого хватает с запасом.
Более серьёзные альтернативы - Mach3/Mach4 (профессиональное ПО для Windows, работа через LPT или UC100/UC300) и UCCNC + UC300ETH - но для первого станка они избыточны.

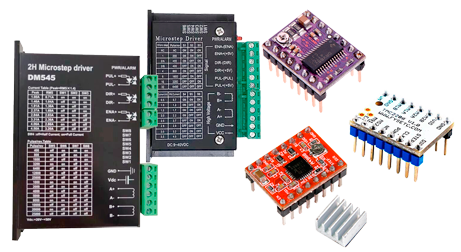

Драйверы двигателей
Драйвер - усилитель между контроллером и двигателем. Контроллер даёт слабые логические сигналы 3,3–5 В, драйвер управляет реальным током обмоток (1–8 А). Ключевые параметры: максимальный ток, напряжение питания, максимальное микрошаговое деление.
- A4988 - дёшев, прост, до 2 А, микрошаг до 1/16. Для небольших двигателей NEMA 17.
- DRV8825 - до 2,5 А, микрошаг до 1/32. Чуть мощнее A4988.
- TMC2208 / TMC2209 - бесшумные (StealthChop), с защитой от перегрева, до 2 А. Отличный выбор для станков в мастерской.
- DM542 - промышленный драйвер до 4,2 А. Для двигателей NEMA 23. Надёжен, работает с напряжением до 50 В.
- TB6600 - бюджетный вариант для NEMA 23, до 4,5 А. Работает.
Шаговые и сервомоторы
Типоразмер двигателя обозначается стандартом NEMA: NEMA 17 (42×42 мм) - для лёгких станков по дереву и лазерных гравёров, NEMA 23 (57×57 мм) - стандарт для большинства фрезерных станков, включая работу по алюминию, NEMA 34 (86×86 мм) - для крупных и тяжело нагруженных станков.
Ключевой параметр при выборе - удерживающий момент (holding torque), измеряется в Н·см или кг·см. Для оси Z с ходовым винтом момента требуется больше, чем для X/Y с ремнём той же нагрузки, так как винт создаёт дополнительное трение.
Стандартная NEMA 17/23 имеет 4 провода (2 обмотки: A+/A- и B+/B-). Цвета проводов различаются у разных производителей - сверяйтесь с даташитом при подключении. Перепутанные местами провода одной обмотки не сожгут двигатель, но заставят его вибрировать без нормального вращения.
Питание
Для шаговых двигателей нужен источник постоянного тока 24–48 В. Более высокое напряжение = более высокая максимальная скорость при том же двигателе (спина-ЭДС меньше сдерживает нарастание тока в обмотке).
Расчёт тока БП: сумма номинальных токов всех двигателей, умноженная на 0,7. Например, 4 двигателя по 3 А: 4 × 3 × 0,7 = 8,4 А. Берите с запасом - БП на 12–15 А.
Типичный выбор для 4-осного станка с NEMA 23: импульсный блок питания 48 В 10 А - около 2000–3500 рублей.
Шпиндель требует отдельного питания: обычно 220 В через ЧРП (частотный регулятор), либо 48–72 В для высокооборотных бесщёточных шпинделей.
Заземление - обязательно. Незаземлённый шпиндель создаёт электромагнитные помехи, сбивающие контроллер. Отдельный провод с корпуса шпинделя на клемму PE блока питания или на отдельный контур заземления.
Датчики и концевики
Механические микровыключатели или оптические датчики в начальных точках каждой оси. Нужны для хоминга (поиска нуля при запуске) и для защиты - чтобы ось не выехала за пределы рабочей зоны.
Механические выключатели - дёшевы и надёжны, но при быстром наезде иногда срабатывают с небольшим выбросом (bounce). Решается программно в GRBL. Оптические датчики - без дребезга, точнее, дороже. Требуют питания.
Рекомендуется ставить выключатели на все 6 концов осей (3 оси × 2 направления) - это полноценная защита. Минимум - 3 выключателя на начальных точках для хоминга.
Компьютер и подключение
Arduino с GRBL подключается к компьютеру по USB и работает как виртуальный COM-порт: программа-отправитель G-кода передаёт станку команды построчно и следит за буфером, чтобы не переполнить контроллер.
Для мастерской без отдельного ПК рядом со станком - рабочий вариант: одноплатный компьютер (Raspberry Pi) с сервером CNCjs, к которому можно подключаться с телефона или ноутбука по Wi-Fi, не таская большой компьютер к станку. Провод USB между Arduino и управляющим устройством в любом случае держите коротким (до 3 м) и подальше от силовых кабелей шпинделя - иначе возможны сбои связи от наводок.
Прошивка и программы управления
Последнее звено цепи - программное обеспечение: то, что превращает 3D-модель в движения станка. Три отдельных этапа: прошивка контроллера, генерация G-кода из чертежа и программа, которая отправляет этот код на станок в реальном времени.
Прошивка Arduino (GRBL)
GRBL заливается на Arduino через Arduino IDE как обычный скетч - скачивается с официального репозитория проекта, добавляется как библиотека и загружается на плату в несколько кликов. После прошивки станок настраивается набором $-команд GRBL:
GCode
$100, $101, $102 - шагов/мм для X, Y, Z
$110, $111, $112 - максимальная скорость мм/мин (X, Y, Z)
$120, $121, $122 - ускорение мм/с² (X, Y, Z)
$130, $131, $132 - рабочая длина осей мм
$3 - инверсия направления осей (битовая маска)
$5 - инверсия концевых выключателей
$22 - включить/выключить хоминг
Стартовые значения шагов/мм рассчитываются по формулам из раздела «Механика движения» (передаточное число ремня, шкива, ШВП), а затем уточняются прямым измерением реального перемещения оси.
После базовой настройки - команда $H. Станок должен плавно наехать на концевые выключатели всех трёх осей и встать в начальную позицию. Если ось едет не в ту сторону при хоминге - меняется соответствующий бит в $3, а не провода на двигателе.
G-код: генерация
Вручную G-код никто не пишет - его строит CAM-программа (Computer-Aided Manufacturing) из готовой 3D-модели или 2D-чертежа, учитывая диаметр фрезы, глубину прохода, подачу и скорость.
Fusion 360 CAM - встроен в Fusion, мощный, поддерживает 2D, 2,5D, 3D и 4-осевую обработку. Бесплатно для некоммерческого использования.
VCarve Desktop / Pro (Vectric) - лучший CAM для 2D и 2,5D работ по дереву. Интуитивный, с огромной библиотекой стратегий. £350–600, окупается за первый же коммерческий заказ.
Estlcam - дешёвый (€59) и простой CAM, хорошо работает с GRBL. Отличный вариант для начинающих.
Программы управления (CNCjs, LaserGRBL)
Готовый G-код нужно отправить на станок построчно, отслеживая буфер контроллера и позволяя оператору вручную управлять осями, задавать рабочий ноль и следить за траекторией в реальном времени.
Universal GCode Sender (UGS) - бесплатный, кроссплатформенный, работает с GRBL и Smoothieware. Визуализация траектории, ручное управление осями, настройка GRBL. Стандарт для GRBL-станков.
CNCjs - веб-интерфейс для отправки G-кода: запускается как сервер (в том числе на Raspberry Pi) и открывается в браузере с любого устройства в сети - телефона, планшета, ноутбука. Удобен, когда компьютер не стоит прямо у станка.
LaserGRBL - программа, заточенная именно под лазерные модули на GRBL: умеет сама конвертировать изображение в G-код для гравировки (растровые режимы, дизеринг), без отдельного CAM. Для станка с лазерным модулем - обязательный инструмент в комплекте с обычным CAM для фрезерных операций.
Candle - более простой интерфейс, популярен среди начинающих как лёгкая альтернатива UGS.


Оставьте Ваш комментарий
